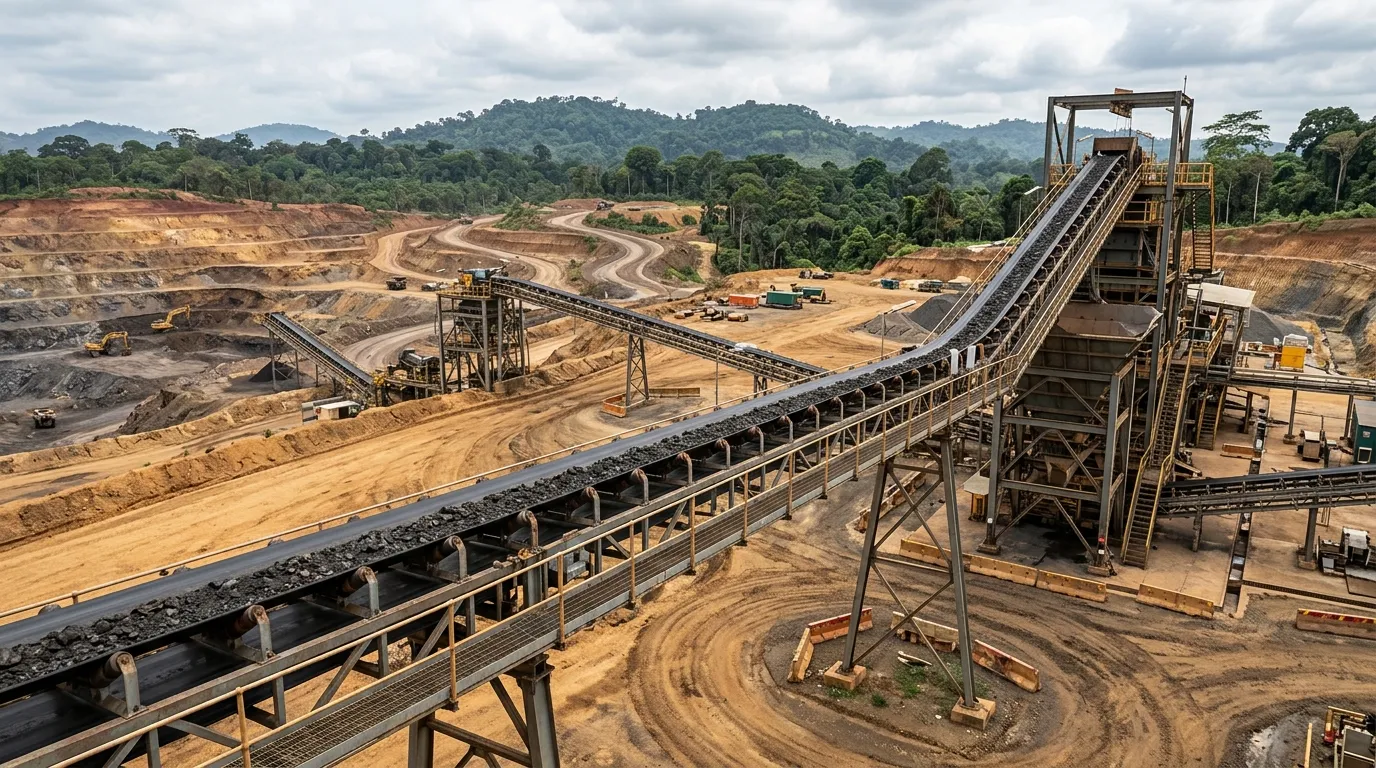

Pour acheter une bande transporteuse minière destinée à un projet en Afrique francophone, la première décision n’est pas de choisir une épaisseur de caoutchouc. Il faut d’abord transformer les conditions réelles de transport en une demande technique vérifiable : minerai, débit, géométrie, tension, chutes, température, accès de maintenance et plan de réception. Sans cette base, deux offres qui semblent comparables peuvent décrire des bandes, des épissures ou des services très différents.
Ce guide s’adresse aux équipes d’exploitation, ingénieurs de projet et acheteurs qui préparent une consultation pour une mine, une carrière ou une usine de traitement, y compris lorsque le site se trouve en RDC, en Guinée ou dans un autre marché francophone. Il ne remplace pas la conception du convoyeur ni les exigences locales du projet. Son objectif est plus concret : produire un dossier de consultation qui réduit les hypothèses avant commande et rend la comparaison des fournisseurs utile.
Commencez par une fiche de service, pas par une demande de prix
Une demande telle que « bande minière lourde de 1 200 mm » laisse l’essentiel à deviner. La largeur ne dit ni la tension effective, ni le comportement du matériau au chargement, ni la compatibilité avec les poulies et l’épissure. Elle peut donc conduire à une offre rapide, mais pas nécessairement à une solution comparable.
Avant de demander un prix, rassemblez les données ci-dessous. Si certaines valeurs sont inconnues, indiquez clairement qu’il s’agit d’une hypothèse à confirmer pendant l’étude : cacher l’incertitude ne la supprime pas.
| Groupe de données | À préciser dans la consultation | Pourquoi c’est décisif |
|---|---|---|
| Matériau | Minerai ou produit, densité apparente, granulométrie maximale, fines, humidité, abrasivité, température et tendance à coller. | Ces propriétés influencent la couverture, l’impact, le nettoyage et le risque d’accumulation. |
| Transport | Longueur de chaque tronçon, dénivelé, vitesse, capacité nominale et de pointe, régime de marche et démarrages. | Elles conditionnent la tension, la puissance et le dimensionnement de la carcasse. |
| Chargement | Hauteur de chute, vitesse et direction d’arrivée, largeur de jupe, fréquence des variations de débit. | Une bande correcte peut être endommagée par une zone de chargement mal maîtrisée. |
| Environnement | Exposition extérieure, pluie, poussière, température ambiante, accès, stockage et fenêtres d’arrêt. | Ces facteurs orientent la protection, le plan de maintenance et l’emballage. |
| Interfaces | Diamètres de poulie, type de tambour, transition, rouleaux, tendeur, racleurs et méthode d’épissure envisagée. | La bande doit fonctionner avec le système existant, pas seulement avec une fiche produit. |
La calculatrice de capacité de convoyeur aide à organiser un premier jeu d’hypothèses sur le débit, la largeur et la vitesse. Pour la tension, utilisez ensuite la calculatrice de tension de bande. Ces outils servent à vérifier la cohérence des entrées ; ils ne remplacent ni le calcul détaillé du convoyeur ni la validation du fabricant de bande.
Séparez le choix de la carcasse du choix de la couverture
Une bande est souvent décrite par une seule expression — par exemple « bande en caoutchouc renforcée ». Pour un achat minier, cela masque deux décisions distinctes : la carcasse, qui transmet l’effort de traction, et la couverture, qui résiste au matériau et à l’environnement. Les combiner dans une spécification vague rend les écarts d’offre difficiles à détecter.
Carcasse textile : lorsque flexibilité et maintenance priment
Une carcasse textile EP/NN est généralement étudiée pour des parcours courts à moyens, des tensions compatibles avec cette construction et des installations qui exigent de la souplesse autour de poulies conventionnelles. La page des bandes transporteuses textiles fournit un point de départ pour discuter de la construction, mais la désignation finale doit être reliée à la tension calculée, au diamètre minimal de poulie, à la course du tendeur et à la méthode d’épissure.
La question à poser n’est pas « textile ou acier, lequel est le meilleur ? ». C’est : quelle construction permet de supporter la tension et les conditions de maintenance de ce tronçon sans imposer une solution d’épissure ou de poulie incompatible ? Une réponse sérieuse doit préciser la classe de résistance proposée, le nombre de plis ou la construction, l’allongement à considérer et les limites d’installation applicables.
Câbles d’acier : quand la traction et le faible allongement dominent
Pour les longues distances, les tensions élevées ou les applications où le contrôle de l’allongement est critique, comparez une construction à câbles d’acier. La page des bandes à câble d’acier permet d’ouvrir cette discussion, mais ce choix entraîne aussi des exigences sur l’épissure, l’inspection, les poulies et les pièces de rechange.
La norme ISO 15236-1 traite des exigences de conception, de dimensions et de performances des bandes à câbles d’acier pour usage général. Elle ne donne pas, à elle seule, la classe correcte pour votre mine : le fournisseur doit montrer comment la tension de calcul, les facteurs de service et le design de l’épissure conduisent à la construction proposée.
Couverture : écrivez le mécanisme d’usure à combattre
Une couverture ne doit pas être choisie seulement parce qu’elle est « épaisse » ou « haute résistance ». Identifiez le mécanisme dominant : abrasion par fines, coupure par blocs, impact au point de transfert, chaleur, huile, humidité ou collage. Une couverture plus dure peut convenir à certains matériaux abrasifs et être moins adaptée à d’autres conditions ; une plus grande épaisseur ne corrige pas une chute excessive ou une charge excentrée.
Si le matériau arrive chaud, séparez dans le dossier la température du matériau, la température attendue à la surface de la bande, la durée d’exposition et les conditions d’arrêt. Une bande résistante à la chaleur doit être étudiée avec l’ensemble du système : couverture, carcasse, épissure, racleurs, garniture des tambours et zones de transfert. N’acceptez pas une affirmation générale de « haute température » sans limite de service documentée et sans méthode de vérification. Pour les installations souterraines ou à risque d’incendie, le rappel de NIOSH sur les incendies et explosions minières confirme que les matériaux de bande résistants au feu et la suppression d’incendie doivent être considérés avec le système ; les exigences contractuelles et réglementaires du site restent déterminantes.
Traitez la zone de chargement comme une condition d’achat
Beaucoup de demandes de remplacement concernent une bande usée sous une trémie ou à la sortie d’un concasseur. Or, la défaillance n’est pas toujours dans la bande : une trajectoire qui arrive de travers, une hauteur de chute trop élevée, un support insuffisant ou des jupes serrées sur une bande instable peuvent créer coupures, déport, poussière et usure locale.
Le référentiel de NIOSH sur le convoyage en traitement de minerais rappelle que les points de chargement et de transfert sont des sources importantes de poussières, de déversement et de matériau de retour. Pour l’acheteur, cela se traduit par une règle simple : la bande commandée doit être spécifiée avec les données de la zone de chargement, et non comme une pièce isolée.
Incluez au minimum les éléments suivants dans votre RFQ :
- une photo ou une vidéo de la trajectoire du matériau en charge normale, si le projet remplace une bande existante ;
- la hauteur de chute et la taille maximale plausible des blocs, pas seulement la taille moyenne ;
- la position de la charge sur la bande et la longueur disponible sous les jupes ;
- l’état et l’espacement des rouleaux ou du berceau de support ;
- les traces observées : coupure, usure d’un bord, déport, accumulation ou défaut d’adhérence ;
- les contraintes d’accès pour nettoyer, inspecter et remplacer les composants.
Cette discipline évite un mauvais réflexe : augmenter la classe de bande pour compenser un problème de transfert. Une carcasse plus résistante peut être nécessaire, mais elle ne recentre pas un flux et ne stabilise pas une bande qui fléchit entre les supports. Demandez au fournisseur de distinguer ce qui relève de la spécification de bande, de la conception de transfert et de la maintenance du convoyeur.
Comparez les offres avec une matrice qui rend les écarts visibles
Le prix au mètre est utile, mais insuffisant. Il ne permet pas de voir si une offre inclut la même carcasse, les mêmes couvertures, la même longueur, les mêmes épissures ou le même niveau de contrôle. Une comparaison doit remettre chaque soumission sur une base technique commune avant de regarder le total.
| Critère | Ce qu’une offre exploitable doit indiquer | Signal d’alerte |
|---|---|---|
| Construction | Type de carcasse, classe de résistance, nombre de plis ou désignation câble, épaisseur des couvertures. | « Heavy duty » sans construction ni valeurs. |
| Capacité de service | Hypothèses de tension, compatibilité poulies/tendeur et limites de l’épissure. | Classe annoncée sans lien avec le calcul ou le tracé. |
| Matériau et usure | Grade de couverture et justification face à l’abrasion, à la coupure, à la chaleur ou à l’adhérence. | Une seule couverture proposée pour tous les convoyeurs du site. |
| Longueur et préparation | Longueur nette, tolérances, préparation des extrémités, emballage et repérage des rouleaux. | Longueur « approximative » ou unités non définies. |
| Épissure et pièces | Méthode, matériaux, outillage, assistance éventuelle et pièces de rechange recommandées. | Épissure traitée comme une note après la commande. |
| Contrôle qualité | Fiche technique, certificats d’essai applicables, traçabilité et inspection avant expédition. | Promesse de conformité sans document ni critère d’acceptation. |
| Livraison | Incoterm, port ou destination convenus, séparation entre fret, assurance, taxes et dédouanement. | « Livraison Afrique » sans lieu, responsabilité ni périmètre. |
Demandez aussi un tableau d’exclusions. Le transport international, les taxes, les droits, le dédouanement et les règles d’importation dépendent de la destination, de l’Incoterm et du projet ; ils doivent être confirmés avec le transitaire et les responsables locaux, plutôt que présumés dans une offre technique. Cette séparation protège l’acheteur contre une comparaison trompeuse entre un prix produit et un prix rendu site.
Préparez la logistique et les pièces avant l’arrêt du convoyeur
Pour une bande de remplacement, le délai le plus risqué n’est pas toujours celui de la fabrication. Il peut venir de la préparation d’un rouleau trop long ou trop lourd pour le trajet interne, d’une documentation incomplète, d’un emballage non adapté au stockage ou d’un kit d’épissure absent au moment de l’arrêt. Ces sujets doivent entrer dans la consultation, surtout lorsqu’un projet implique un port, un corridor intérieur et un site éloigné.
Vérifiez avec l’équipe de chantier :
- Le format de livraison. Diamètre extérieur maximal du rouleau, largeur, masse estimée, axe, type de protection et méthode de levage disponible à chaque étape.
- Le lieu de réception. Port, dépôt, frontière, atelier ou mine : choisissez le point auquel l’Incoterm et le transfert de responsabilité doivent être formulés, sans utiliser un nom de pays comme une condition logistique suffisante.
- Le stockage. Surface sèche et plane, protection contre la chaleur excessive, les hydrocarbures, le soleil direct et les chocs mécaniques, conformément aux instructions du fabricant.
- La fenêtre d’arrêt. Confirmez qui prépare l’ancienne bande, qui réalise l’épissure, quel outillage est disponible et quel contrôle est demandé avant redémarrage.
- Les pièces critiques. Prévoyez, selon le projet, matériaux d’épissure, réparation locale, racleurs, rouleaux de zone de chargement et pièces dont le délai de remplacement est incompatible avec un arrêt prolongé.
Ne demandez pas un stock de sécurité arbitraire. Identifiez les éléments dont l’absence immobilise réellement la ligne, puis associez-les à la fréquence d’inspection et au délai d’approvisionnement. Pour un système neuf, la liste peut être définie au moment de la mise en service ; pour un convoyeur existant, l’historique d’usure et les problèmes de transfert sont une meilleure base que l’intuition.
Fixez les critères d’acceptation avant fabrication et expédition
Un bon contrôle qualité n’est pas une formule commerciale. C’est une liste courte de documents et de contrôles dont l’acheteur a besoin pour vérifier qu’il reçoit la construction commandée. Convenez-en avant l’émission du bon de commande, pas après l’arrivée du rouleau.
Pour chaque ligne de bande, demandez :
- la fiche technique indiquant carcasse, classe, couvertures, épaisseur totale, masse linéique et conditions de service visées ;
- les rapports ou certificats d’essai applicables au grade demandé, avec la méthode et le lot concernés ;
- le marquage ou le système de traçabilité reliant le rouleau reçu à la documentation ;
- la longueur livrée, les tolérances convenues et l’identification des extrémités ;
- les instructions de stockage, de manutention, d’installation et d’épissure ;
- le plan d’inspection avant expédition et la manière de traiter une non-conformité.
Pour les réseaux complexes, ajoutez une revue des diamètres de poulie. La calculatrice de diamètre minimal de poulie peut servir à préparer les dimensions à vérifier. Elle ne remplace pas le tableau de compatibilité propre à la construction de bande et à l’épissure proposées.
Le document de référence CEMA, Belt Conveyors for Bulk Materials, est utile pour situer la conception de la bande dans le système complet : capacité, tension, transfert, support et entraînement sont liés. L’acceptation finale doit néanmoins suivre les spécifications du projet, les normes demandées et les documents contractuels convenus entre l’acheteur et le fournisseur.
Le modèle de demande à envoyer à un fournisseur
Utilisez ce format comme point de départ. Il aide les fournisseurs à répondre à la même question et permet à votre équipe de repérer plus vite ce qui manque.
Objet : consultation — bande transporteuse minière pour [convoyeur / site]
- Matériau : [nom], densité apparente [ ], granulométrie max. [ ], humidité [ ], température [ ].
- Convoyeur : largeur [ ], vitesse [ ], longueur [ ], dénivelé [ ], capacité nominale / maximale [ ].
- Service : heures/jour [ ], démarrages [ ], exposition [ ], contraintes de maintenance [ ].
- Zone de chargement : hauteur de chute [ ], taille max. [ ], problème observé [ ].
- Interfaces : diamètres de poulie [ ], tendeur [ ], épissure envisagée [ ].
- Réponse attendue : construction proposée et justification, fiche technique, exigences d’épissure, documents de contrôle, emballage, longueur/masse du rouleau, exclusions et Incoterm.
- Destination : [point de livraison précis] ; les taxes, droits et procédures locales seront confirmés séparément.
Ajoutez des photos du convoyeur, une vue du point de transfert et, lorsque cela est possible, le calcul ou le tracé du convoyeur. Une consultation plus précise ne rallonge pas nécessairement le projet : elle évite surtout les aller-retours où chaque fournisseur chiffre une hypothèse différente.
Transformez la demande en décision de projet
La meilleure bande pour une mine n’est pas celle qui porte l’étiquette la plus « robuste ». C’est celle dont la carcasse, la couverture, l’épissure, les poulies et le plan de réception répondent aux conditions réelles du convoyeur. Pour un projet en Afrique francophone, ajoutez à cette discipline technique une logistique définie par un point de livraison précis, un responsable local et une répartition claire des responsabilités — sans présumer des exigences d’un pays à l’autre.
Avant de lancer la consultation, vérifiez que votre fiche contient le matériau, le débit, le tracé, la tension, la zone de chargement, les interfaces, le plan d’épissure et les critères d’acceptation. Si vous avez déjà ces éléments, contactez l’équipe BisonConvey avec le dossier technique : la discussion peut alors porter sur une proposition de bande vérifiable, plutôt que sur une référence générique.
