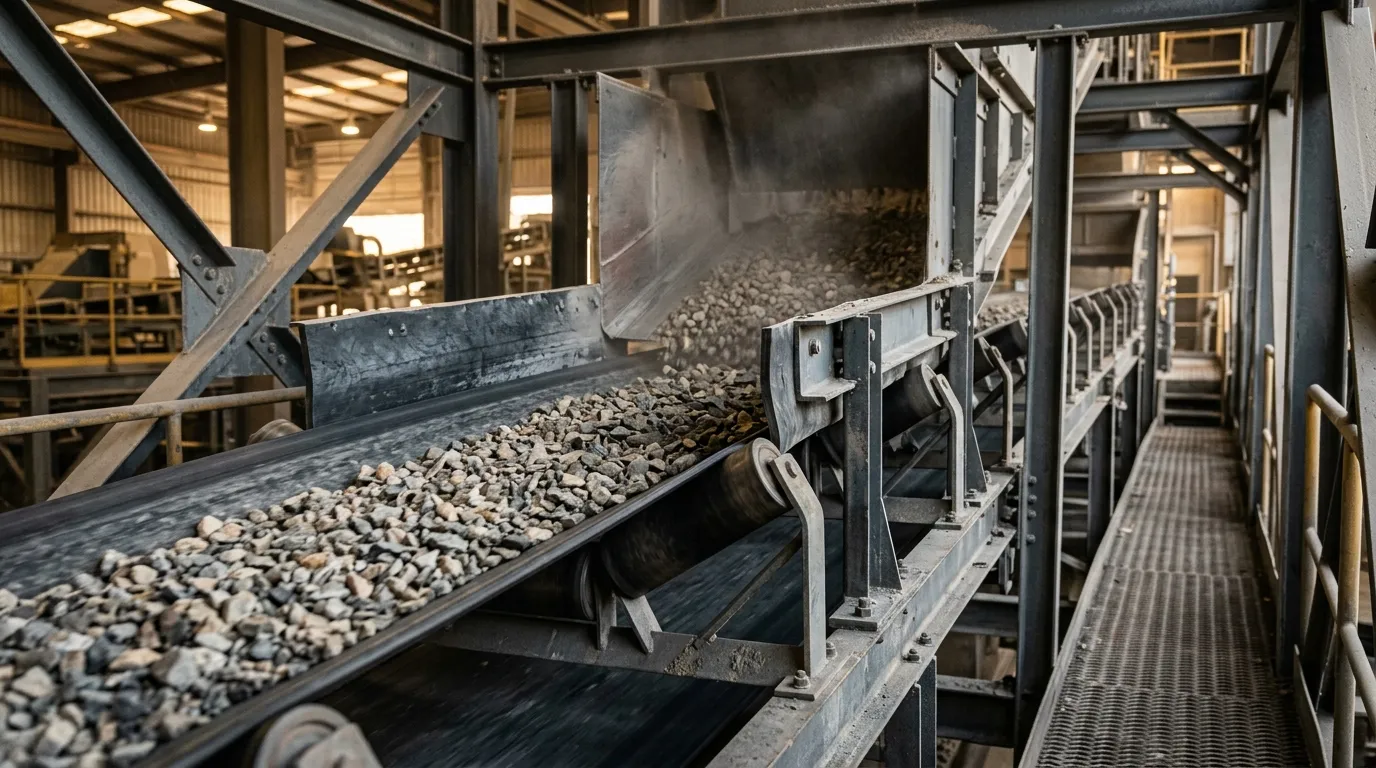

Los faldones para bandas transportadoras —también llamados guarderas o sellos laterales— no son una solución para apretar hasta que deje de verse material. Su función es contener el flujo durante el tiempo en que el material se estabiliza sobre la banda. Si el faldón intenta compensar una carga descentrada, una banda que se hunde entre rodillos o una trayectoria de caída incorrecta, el resultado suele ser más roce, más desgaste de borde y el mismo derrame unos metros después.
Para una línea de mineral, agregados, cemento, carbón o fertilizante, el orden correcto es revisar primero el flujo y el apoyo de la banda; después, elegir el faldón y ajustar el contacto. Esta guía explica cómo diagnosticar la zona de carga, qué variables debe llevar una solicitud de cotización y cuándo el problema necesita una revisión del chute o del soporte, no otro sello lateral.
Qué debe resolver un faldón —y qué no puede resolver
Un sistema de faldones contiene el material y el aire desplazado cerca del punto de carga. Normalmente incluye una estructura lateral, un elemento flexible de contacto, fijaciones y una longitud de zona de contención suficiente para que la carga se asiente. Puede reducir derrames, polvo fugitivo y limpieza recurrente cuando la banda pasa estable y el material entra centrado.
No debe utilizarse para corregir estas causas raíz:
| Síntoma | Causa que hay que investigar primero | Por qué el faldón no basta |
|---|---|---|
| Material que sale siempre por un lado | Trayectoria de descarga o carga excéntrica | El sello recibe una fuerza lateral continua y se desgasta de forma desigual. |
| Banda con borde pulido o caliente | Presión excesiva, contacto rígido o banda inestable | Aumentar el apriete eleva la fricción, pero no crea una superficie de apoyo constante. |
| Polvo que escapa por varias aberturas | Aire inducido, aberturas de la envolvente o transferencia turbulenta | El caucho lateral no controla por sí solo el flujo de aire. |
| Derrame bajo una tolva | Flecha excesiva, rodillos dañados o impacto mal soportado | La altura entre banda y faldón cambia a cada paso de rodillos. |
| Acumulación contra las guarderas | Material pegajoso, longitud insuficiente o geometría restrictiva | El sello puede retener material donde luego se compacta y erosiona. |
La referencia de NIOSH sobre control de polvo en el transporte de mineral describe los puntos de carga, el material de retorno y las transferencias como fuentes relevantes de emisión. Para la operación, la conclusión práctica es sencilla: el sellado forma parte de una estrategia de carga, contención y limpieza; no es una pieza independiente que se ajusta cuando aparece polvo.
Diagnostique en la secuencia correcta antes de cambiar el faldón
El fallo habitual es comenzar por el material del sello: goma, poliuretano, una lámina más gruesa o una fijación más fuerte. Esas decisiones llegan al final. Empiece con una observación segura del transportador en condiciones representativas y aplique el procedimiento de bloqueo y etiquetado de la planta antes de medir o intervenir cerca de partes móviles.
1. Observe la carga, no solo el derrame
Mire dónde toca el material la banda receptora, cómo se distribuye a lo ancho y cuánto tarda en adoptar una sección estable. Una banda puede parecer bien cargada al final de los faldones y, aun así, recibir el material de forma cruzada al principio. El patrón de desgaste de la estructura y las marcas en la cubierta ayudan, pero no sustituyen una observación con caudal real.
Registre estos datos:
- velocidad, capacidad nominal y máxima, y variación de alimentación;
- altura de caída, tamaño máximo de terrón, porcentaje de finos, humedad y tendencia a adherirse;
- posición lateral de la carga, dirección de llegada y cambios entre condiciones de operación;
- longitud actual de los faldones, borde libre disponible y puntos visibles de fuga;
- frecuencia de limpieza y ubicación del material acumulado.
Si la trayectoria no está centrada o llega con una dirección incompatible con la banda, el primer trabajo es revisar la transferencia. La guía de diseño de tolvas y chutes de transferencia explica qué datos reúnen una revisión de ese tipo. Añadir presión lateral antes de corregir el flujo suele convertir la guardera en un punto de desgaste, no en una solución.
2. Confirme que la banda es una superficie de sellado estable
Un faldón solo puede mantener un contacto controlado si la banda conserva una altura y una forma razonablemente constantes. Bajo una tolva, una banda que se hunde entre estaciones abre una separación variable; cuando se baja el sello para perseguir la banda, roza más sobre los puntos altos y sigue dejando escapar material en los puntos bajos.
Revise la tensión local, el paso de estaciones, el estado de los rodillos y la masa de material que llega al punto de carga. La guía sobre flecha de banda y separación entre rodillos ofrece una comprobación inicial de esas variables. Para organizar las entradas, use también la calculadora de flecha de banda; el resultado es una referencia de ingeniería preliminar, no una autorización para cambiar el paso de rodillos sin revisar toda la transferencia.
Cuando existen terrones, caída significativa o una zona de carga dañada, los rodillos de impacto pueden formar parte del soporte. La decisión requiere datos de impacto, geometría y estructura. Ni un rodillo de impacto ni un faldón arreglan por sí solos una banda que recibe el flujo hacia un borde.
3. Revise la limpieza y el material de retorno
Un derrame en la zona de carga no siempre empieza allí. El material adherido que regresa por la rama de retorno puede caer cerca de tambores y rodillos, contaminar el bastidor y alterar el seguimiento de la banda. Antes de atribuir todo el problema a los faldones, revise los rascadores, las rutas de acumulación y la condición de la cubierta.
La guía de mantenimiento industrial de bandas ayuda a registrar estos hallazgos por frecuencia. Busque tendencias: si un borde se desgasta siempre en el mismo sentido, si la limpieza aumenta después de una modificación de chute o si aparecen marcas de roce al cambiar el material. El patrón suele indicar dónde empezar, aunque la reparación final implique más de un componente.
Seleccione el sistema de faldones según el mecanismo de servicio
Después de confirmar flujo, apoyo y limpieza, seleccione el sistema de sellado para el trabajo concreto. «Más duro» o «más grueso» no es una especificación suficiente. El material del sello, la forma de la fijación y el tipo de contacto deben responder al material transportado, al desgaste esperado y a la capacidad de inspección de la planta.
| Condición de servicio | Pregunta de selección | Riesgo que se debe controlar |
|---|---|---|
| Finos secos y polvo | ¿La envolvente, las cortinas y los puntos de salida de aire están definidos? | Fugas de polvo aunque el contacto lateral parezca correcto. |
| Material abrasivo | ¿El borde de contacto y la estructura son reemplazables sin desmontar la transferencia? | Desgaste rápido y mantenimiento prolongado. |
| Material húmedo o pegajoso | ¿Hay espacio y acceso para evitar acumulación detrás del sello? | Compactación, arrastre y apertura irregular del faldón. |
| Terrones o impacto | ¿La banda está apoyada y el faldón queda fuera de la zona de golpe directo? | Corte de la banda, deformación de la estructura y pérdida de sello. |
| Alta velocidad o carga variable | ¿La longitud de contención permite que el material se estabilice antes de salir? | Salpicado, turbulencia y desgaste asimétrico. |
El contacto debe ser suficiente para contener el material fino sin imponer una carga de fricción innecesaria sobre la cubierta. No existe una presión universal que sirva para todos los materiales y anchos de banda. Solicite al proveedor el rango de ajuste, el método de sustitución del elemento de desgaste, la compatibilidad con la temperatura y el criterio de inspección, en lugar de aceptar una afirmación genérica de “sellado total”.
Ajuste el faldón sin convertirlo en un freno de la banda
El ajuste debe seguir una secuencia repetible. Un operario puede eliminar temporalmente un derrame bajando el sello, pero si no se documenta la condición de la banda y del flujo, el sistema queda condenado a reajustes frecuentes. Un buen ajuste busca contacto consistente, no presión máxima.
- Asegure el área. Aplique el aislamiento de energía y los permisos requeridos antes de retirar protecciones, limpiar acumulación o tocar elementos de la transferencia.
- Corrija defectos evidentes. Sustituya rodillos bloqueados, retire material que cambie la trayectoria y corrija fijaciones deformadas antes de ajustar el sello.
- Alinee la estructura con la trayectoria real. La guardera debe acompañar una carga centrada, no redirigir material que llega cruzado.
- Ajuste de forma uniforme. Establezca el contacto a lo largo de la zona de contención y evite puntos donde la estructura presione únicamente un borde de la banda.
- Observe en marcha y registre. Con los resguardos instalados y el procedimiento de la planta, observe fugas, polvo, ruido y marcas de roce. Compare con la condición previa; no mida el éxito solo por la ausencia inmediata de material visible.
Las intervenciones de mantenimiento en transportadores requieren controles estrictos de energía peligrosa. Como recordatorio de alcance, la información de NIOSH sobre recursos de bloqueo y etiquetado en minería documenta que un reinicio durante mantenimiento de una línea de banda puede tener consecuencias graves. Siga siempre el procedimiento específico de su instalación y las obligaciones locales aplicables.
Use el desgaste como una señal de diagnóstico
Un faldón desgastado no es solo un repuesto consumido. Su forma puede mostrar qué está haciendo la transferencia. Conviene fotografiar y anotar el desgaste antes de sustituirlo; de otro modo se pierde una de las pocas evidencias físicas del comportamiento de la carga.
| Patrón observado | Lectura probable | Siguiente comprobación |
|---|---|---|
| Desgaste concentrado al inicio de un lado | Carga lateral o estructura fuera de la trayectoria | Video del flujo y centrado de la descarga anterior. |
| Borde del sello pulido a lo largo de toda la zona | Contacto excesivo o banda con variación de altura | Flecha, soporte y método de ajuste. |
| Faldón roto cerca de la entrada | Impacto directo, terrones o rebote | Altura de caída, tamaño máximo y soporte de impacto. |
| Material compacto detrás del sello | Humedad, adherencia o falta de acceso de limpieza | Geometría, superficie y plan de limpieza. |
| Banda marcada en un borde | Rozamiento persistente, desalineación o perfil rígido | Tracking, condición de rodillos y holgura del sello. |
No cambie el faldón y cierre la orden de trabajo sin registrar el patrón. Relacionar la foto, el caudal, el material y la condición de la banda permite diferenciar una pieza que llegó al final de su vida útil de un síntoma que reaparecerá con el siguiente juego de sellos.
Qué incluir en una RFQ de faldones y sellado
Una solicitud de cotización útil debe permitir que el proveedor evalúe el sistema de sellado y sus interfaces, no solo cotice metros de caucho. Si la información está incompleta, pida que las hipótesis queden escritas en la oferta para poder compararlas.
| Campo de RFQ | Dato que se debe aportar | Uso de ese dato |
|---|---|---|
| Banda | Ancho, velocidad, tipo de cubierta, espesor y condición actual | Comprobar contacto, desgaste y compatibilidad física. |
| Material | Tipo, granulometría, humedad, abrasividad, temperatura y finos | Seleccionar el elemento de desgaste y prever acumulación. |
| Carga | Capacidad, altura de caída, posición de entrada y variación de flujo | Evaluar estabilidad, impacto y longitud de contención. |
| Soporte | Paso de rodillos, tipo de estación, condición de rodillos y flecha observada | Determinar si el sello tendrá una superficie estable. |
| Transferencia | Longitud disponible, geometría, puntos de fuga y espacio de mantenimiento | Definir estructura, acceso y posibles mejoras aguas arriba. |
| Entregable | Plano o disposición, materiales, rango de ajuste, repuestos, instrucciones y exclusiones | Evitar que una oferta de tira de goma se compare con un sistema completo. |
Para una evaluación técnica, añada fotos laterales y frontales, una imagen de la carga en operación y una foto de cualquier desgaste de banda o faldón. Si el problema incluye derrame, describa cuándo aparece: arranque, caudal alto, un material específico o después de una parada. Esa precisión permite separar un fallo de operación de una limitación de diseño.
Cuándo escalar de un ajuste a una revisión del punto de carga
Solicite una revisión más amplia cuando el derrame persista después de restaurar el soporte y el ajuste, cuando la banda muestre cortes o desgaste acelerado bajo la tolva, o cuando la carga llegue claramente fuera del centro. También conviene escalar si la limpieza se vuelve una actividad continua, si el polvo aumenta al subir el caudal o si las guarderas se sustituyen con una frecuencia que no coincide con el resto de la línea.
En esos casos, no pida simplemente faldones “más resistentes”. Reúna el material, la capacidad, la velocidad, el trazado, la tensión, las dimensiones de la transferencia y las evidencias de desgaste. Con esa información, puede solicitar una evaluación del punto de carga orientada a la causa raíz: trayectoria, contención, soporte, faldones o una combinación de ellos.
Un faldón bien especificado reduce fugas sin convertirse en una fuente de fricción. El resultado depende de que el flujo llegue centrado, la banda esté apoyada y el sistema se pueda inspeccionar y ajustar. Empiece por esas condiciones, documente el patrón de desgaste y convierta la siguiente cotización en una comparación técnica, no en una compra de metros de goma.
