Ángulo de inclinación de banda transportadora: qué es y por qué importa
Explicación práctica del ángulo de inclinación de banda transportadora: definición, factores, rangos orientativos y claves de seguridad para técnicos.
La inclinación de un transportador de banda parece un detalle geométrico simple, pero en la práctica determina cuánto material puede mover, cuánta potencia necesita y qué riesgos operativos aparecen si nos excedemos. Entenderla es clave para evitar derrames, deslizamientos (rollback) y sobrecargas de motor.
En esta guía definiremos con precisión el término, lo diferenciaremos del ángulo de artesa y del surcharge angle, mostraremos rangos orientativos de trabajo y un método práctico para estimar la inclinación admisible con enfoque de seguridad.
Key takeaways
El “ángulo de inclinación de banda transportadora” es la pendiente longitudinal respecto a la horizontal, expresada en grados.
No existe un “máximo universal” en normas; depende del material, la fricción banda–material, la artesa, la velocidad y la contención.
Como regla orientativa, bandas lisas operan típicamente en 10°–20° (caso a caso hasta ~30°); con perfiles/chevron puede llegarse a ~30°–45° con validación.
La inclinación afecta capacidad efectiva, potencia y seguridad; vigile señales de riesgo: derrame, rollback, sobrecarga y desalineación.
Use datos del material (surcharge angle), verifique fricción y consulte CEMA/DIN 22101 para dimensionar resistencias, tensiones y transiciones.
Definición y diferencias: inclinación, ángulo de artesa y surcharge angle

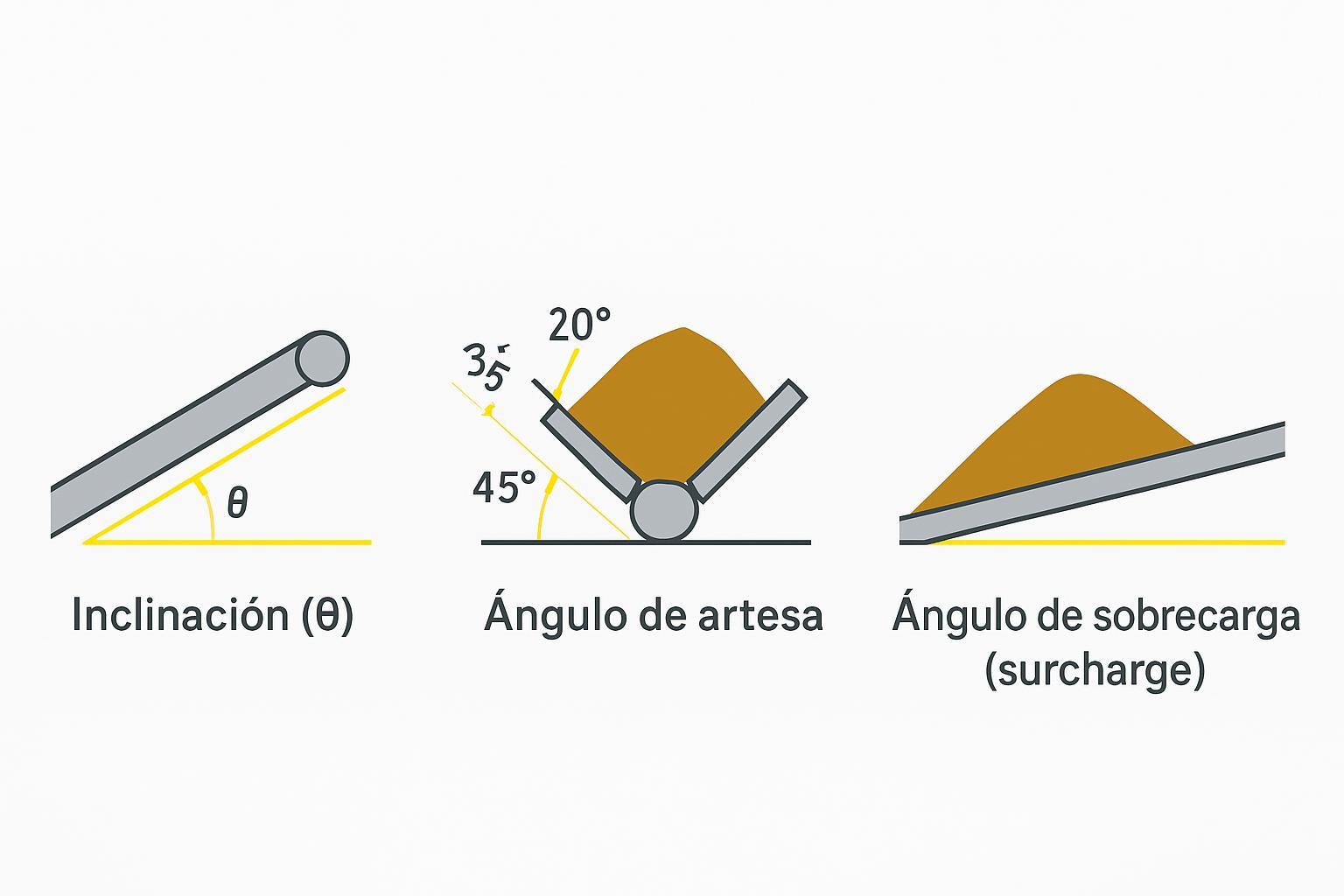

La definición operativa: el ángulo de inclinación de banda transportadora es la pendiente longitudinal del transportador respecto a la horizontal. Se mide en grados y describe cuán “cuesta arriba” (o cuesta abajo) circula el material.
No debe confundirse con dos conceptos cercanos:
Ángulo de artesa: ángulo de los rodillos laterales que conforman la sección en “V” de la banda (típicamente 20°/35°/45°). Afecta el área de carga y la estabilidad transversal.
Surcharge angle (ángulo de sobrecarga): ángulo natural que adopta la superficie del material a granel sobre la banda en movimiento; es insumo para calcular el área de sección cargada y, por tanto, la capacidad. CEMA define y discute este concepto en su terminología y en el Belt Book. Véase, por ejemplo, la explicación del “Angle of Surcharge” en las páginas públicas de terminología y cambios del manual: según CEMA, “el material tiende a conformarse a su ángulo de sobrecarga”, reduciendo el área efectiva cuando cambian las condiciones del transportador, como la inclinación. Consulte las páginas de cambio del Belt Book y el compendio de terminología: CEMA Belt Book – páginas corregidas (2012) y CEMA Standard 550 – Terminology (2019).

Por qué la inclinación importa en capacidad, potencia y seguridad
Capacidad: al inclinar el transportador, la forma del “montículo” de material se ajusta al surcharge angle. Esto puede disminuir el área efectiva de carga y, por tanto, la capacidad volumétrica. CEMA lo documenta en el Belt Book al referir el uso del surcharge angle para el cálculo del área y la capacidad; ver las páginas corregidas del Belt Book (2012).
Potencia y tensiones: la pendiente introduce un componente de elevación del peso del material que incrementa la potencia requerida y las tensiones en la banda. La sensibilidad de la tensión a la topografía (subida vs. bajada) aparece en las erratas y notas técnicas de la 7.ª edición; ver CEMA 7th Edition – Errata Summary (2015).
Seguridad: mayores inclinaciones elevan el riesgo de derrames, material rodante, atrapamientos en puntos de transferencia y sobrecargas térmicas del motor si el dimensionamiento no fue verificado.
Factores que determinan la inclinación admisible
Propiedades del material: granulometría, densidad aparente y humedad condicionan el surcharge angle y la estabilidad.
Fricción banda–material: cubiertas lisas vs. rugosas; perfiles/chevron aumentan agarre y contención.
Geometría de artesa y transiciones: artesas mayores (35°/45°) requieren transiciones adecuadas; consulte criterios de diseño basados en CEMA/DIN 22101.
Velocidad de banda y contención: velocidad excesiva puede desestabilizar el montículo; faldones y guardas mitigan derrames.
Rangos orientativos de ángulo de inclinación y notas de uso
Los valores siguientes son orientativos; no reemplazan el diseño detallado ni la validación con proveedor/pruebas en sitio. No existe un “máximo normativo” universal.
Tipo de banda / material (ejemplos) | Rango típico de trabajo | Condiciones y notas |
|---|---|---|
Banda lisa, granel granular seco (grava fina, pellets) | 10°–20° (casos favorables hasta ~30°) | Requiere buena fricción y contención; sensibilidad a humedad y finos. |
Banda lisa, material polvoriento o muy fino | 8°–15° | Mayor tendencia a derrame; verificación de raspadores y faldones. |
Banda con cubierta rugosa | 20°–30° | Aumenta fricción; validar efecto en desgaste y limpieza. |
Banda chevron/perfiles (altura media) | 30°–40° | Dependiente de altura de perfil, granulometría y velocidad; confirmar con fabricante. |
Banda chevron/perfiles (alto relieve) | 35°–45°+ | Aplicaciones especiales; pruebas en sitio recomendables. |
Sugerencia: documente siempre material (granulometría/humedad), tipo de cubierta y velocidad durante pruebas de aceptación; pequeños cambios pueden desplazar el rango seguro.
Método práctico para estimar la inclinación admisible
Paso 1. Parta del material. Identifique su surcharge angle a partir de literatura/fichas o ensayos simples (caja inclinable). Úselo como referencia de estabilidad del montículo en la banda en movimiento.
Paso 2. Verifique la fricción disponible. Considere la cubierta (lisa/rugosa), la limpieza (raspadores) y la presencia de finos o humedad que puedan lubricar la interfaz.
Paso 3. Seleccione artesa y revise transiciones. Artesas de 35°/45° incrementan el área de carga, pero exigen transiciones más largas y control de tensiones según prácticas de CEMA/DIN 22101.
Paso 4. Simule capacidad y potencia. Con el surcharge angle y la geometría seleccionada, estime el área de sección y la capacidad; incorpore el componente de elevación en potencia/tensiones siguiendo métodos de CEMA/DIN.
Paso 5. Valide en sitio. Corrobore durante comisionamiento: arranques/paradas, puntos de carga, limpieza y comportamiento del material. Ajuste velocidad/contención según observaciones.
Ejemplos rápidos (decisiones de diseño)
Granular seco (p. ej., pellets de plástico). Banda lisa en artesa 35°. Con buen agarre y raspadores eficaces, una inclinación objetivo de 18°–20° suele ser razonable; si aparecen derrames en arranque, reduzca a ~15° o aumente contención.
Cereal con algo de humedad. Banda con cubierta rugosa. Para minimizar rollback, una ventana de 20°–25° funciona con faldones eficaces; si el cereal se apelmaza, la capacidad real puede caer y requerir menor inclinación o reducción de velocidad.
Agregado fino con perfiles tipo chevron de altura media. Objetivo de 35°–38°; valide con el fabricante del perfil y pruebe con caudal nominal y 110% para verificar estabilidad y potencia.
Seguridad industrial en transportadores inclinados: riesgos y checklist
Control de derrames y orden. Los derrames en inclinados tienden a “viajar” cuesta abajo; implemente bandejas de recogida y superficies antideslizantes. Recomendaciones generales en la guía del organismo español: consulte la NTP 89 del INSST sobre cintas transportadoras.
Resguardos y bloqueo. Protecciones en tambores/puntos de atrapamiento y procedimientos de limpieza/mantenimiento con el equipo parado y bloqueado; ver el boletín OSHA 3573 (Industria General).
Inspección periódica. Use listas de verificación y registro de hallazgos; el formato guía INSST FCAQ 205 para cintas ofrece pautas para controles documentados.
Checklist esencial para inclinados:
Faldones y guardas ajustados, sin fugas visibles en la zona de carga.
Raspadores en buen estado; sin acumulaciones que reduzcan fricción efectiva.
Pasarelas y barandillas despejadas; señalización visible en pendiente y en puntos de caída.
Medición en campo del ángulo de inclinación
Con inclinómetro digital: apoye el instrumento sobre un elemento rígido del bastidor alineado con el eje de avance y lea el ángulo respecto a la horizontal.
Con medición geométrica: mida el desnivel (Δh) y la proyección horizontal (L) entre dos estaciones y calcule θ = arctan(Δh/L). Asegure que los puntos de referencia sean fijos y accesibles. Buenas prácticas generales de verificación y seguridad se encuentran en documentos del INSST citados arriba.
Referencias y lecturas recomendadas
Terminología y papel del surcharge angle: CEMA Standard 550 – Terminology (2019).
Cálculo de área/capacidad y notas del Belt Book: CEMA – páginas corregidas del Belt Book (2012) y Errata 7.ª edición (2015).
Seguridad y operación: NTP 89 del INSST (cintas transportadoras) y boletín OSHA 3573.
Preguntas frecuentes
¿Qué es exactamente el ángulo de inclinación de banda transportadora?
Es la pendiente del transportador respecto a la horizontal, medida en grados. Condiciona capacidad, potencia y seguridad del sistema.
¿Cómo influye el surcharge angle en la inclinación admisible?
El material en movimiento tiende a mantener su ángulo de sobrecarga; si la inclinación es elevada y la fricción insuficiente, se reduce el área efectiva de carga y aumenta el riesgo de deslizamiento/derrame. CEMA lo incorpora en el cálculo de sección y capacidad.
¿Cuál es un rango típico para la inclinación con banda lisa?
De forma orientativa, 10°–20° para materiales granulares secos, pudiendo llegar a ~30° con muy buena fricción y contención. Siempre valide con su proveedor y, si es crítico, con pruebas en sitio.
¿Cuándo usar bandas chevron o perfiles?
Cuando la fricción/contención de una banda lisa no basta para la pendiente deseada. Los perfiles incrementan el agarre y permiten pendientes mayores (≈30°–45°), a costa de mayor complejidad de limpieza y verificación de potencia.
¿Las normas CEMA o DIN 22101 fijan un máximo de inclinación?
No. Proveen métodos para calcular capacidad, resistencias, tensiones y transiciones. La inclinación admisible es un resultado de diseño que depende del material, la fricción y la geometría del sistema.
Nota editorial: este artículo es introductorio y no sustituye el dimensionamiento detallado conforme a CEMA/DIN 22101 ni la validación experimental en cada proyecto.
